液芯光纖(光導)
液芯光纖(光導)

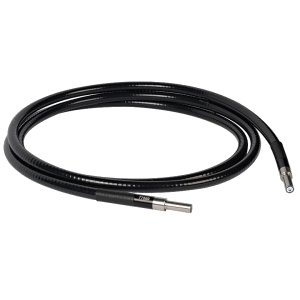

液芯光纖是一種新型結構的光傳輸元件，它采用液體材料作為芯料、
聚合物材料作為皮層管，具有大芯徑，大數值孔徑、光譜傳輸范圍廣、
傳光效率高等特點，尤其是在紫外光波段比普通的石英傳光束具有優越
的傳光效率，特別適用于紫外固化、熒光檢測、刑偵取證、科學研究等。

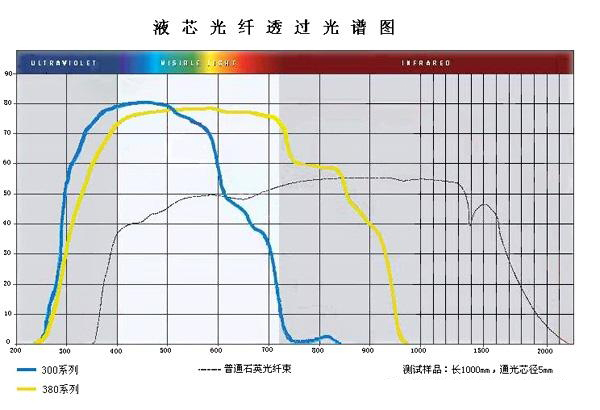

根據芯料的不同，液芯光纖可分為300和380系列，GX360系列的有效
傳光范圍為300 nm~600nm，GX380系列的有效傳光范圍為300 nm~800nm。
技術參數：
|
通光直徑 ( d0)(mm) |
￠3 |
￠5 |
￠8 |
￠10 |
|||
|
小彎曲半徑 (mm) |
40 |
60 |
100 |
150 |
|||
|
規 格 |
φ3/1-1 |
φ3/1-2 |
φ3/1-3 |
φ5/1-1 |
φ5/1-2 |
φ8/1-1 |
φ10/1-1 |
|
數值孔徑 (NA) |
≥0.5 2α≥60° |
||||||
|
透過率 % |
≥80%（λ=365nm，L= |
||||||
|
使用溫度 |
|
||||||
|
端面使用溫度 |
＜250℃ |
||||||
|
長 度 |
按客戶要求定做 |
||||||
液芯光纖出光端標準金屬接頭尺寸，特殊規格可按客戶要求定做：
|
d0 |
d1 |
d2 |
d3 |
L1 |
L2 |
|
3 |
5 |
9 |
6 |
20 |
25 |
|
5 |
7 |
10 |
9 |
20 |
25 |
|
8 |
12 |
18 |
14 |
20 |
40 |
|
10 |
14 |
20 |
16 |
20 |
40 |

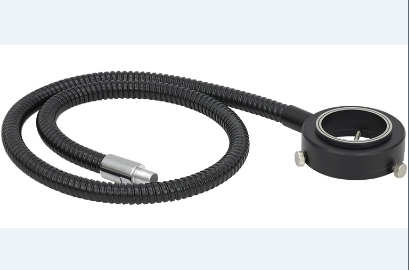

應用于顯微鏡、CCD等輔助照明，具有發光均勻、360度無陰影等特點。
內孔大小以及長度等可以根據要求來定制。主要應用在顯微鏡、CCD、
機器視覺等輔助性照明，特點是發光均勻，360度無陰影照明。
